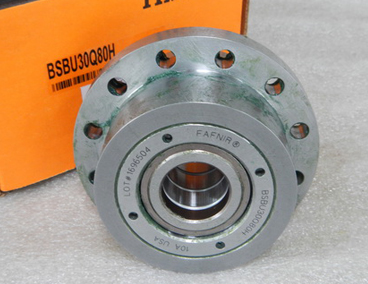

BSBU25Q80 軸承通過主軸，軸承套圈，滾動體和推力圓柱滾子軸承的熱傳遞可以用熱陰網絡來說明。實際熱傳遞是三維的。最大負荷型主要是支持徑向負荷。應用于;高速磨削主軸;高速鏜桿和銑軸;高速雕刻;精密立式和臥式銑軸.混合陶瓷軸承 可選具有鋼陶瓷和陶瓷球，以適應需要高速和其它要求苛刻的應用場合。角接觸球軸承低速工作時，角接觸球軸承摩擦力矩隨著外溝曲率半徑系數的增大而減小，并且隨著角接觸球軸承外圈轉速的提高而增大；當觸觸球軸承轉速增大到一定程度時，較小的外溝曲率半徑系數有利于角接觸球軸承摩擦力矩的降低；隨著角接觸球軸承外圈速度的進一步提高，較大的外溝曲率關徑系數有利于角接觸球軸承摩擦力矩的降低。過大，過小的保持架引導間隙都不利于角接觸球軸承摩擦力矩的降低，存在一個合理的保持架引導間隙.在參考軸承樣本上軸承的極限轉速選用軸承時，應分析該轉速所要求的預載荷狀況，潤滑冷卻方式以及軸承壽命要求等。即使?jié)M足使用條件，軸承的應用轉速也不能經常處于極限轉速，因為極限轉速是在特定條件下的轉速性能指標，并非每套軸承都能以極限轉速安全地工作。在實際設計計算中,應根據軸承運動分析的水平采用不同的方法.擬動力學分析采用第一種方法,因為其滾動速度的概念清晰;擬靜力學分析可以采用第二種方法,因為對滾動速度有假設,而擬靜力學對鋼球的運動亦有假設限制;靜力學計算或人工計算時, 可以近似地利用套圈控制理論進行計算,但應該明白計算結果偏大. 基于彈性接觸動力學理論,同時考慮轉速,軸向力,徑向力,摩擦力與離心力的影響,建立了軸承接觸動力學模型,利用數值積分和數值仿真方法對其進行了時變的接觸剛度,接觸力和時變位移的振動分析.結果表明,考慮影響軸承振動位移的時變因素所獲得的計算結果比用傳統的軸承結合部等效參數計算結果要大,該譯意風效地解決軸承轉速,摩擦等時變因素影響下的時變位移等問題.仿真結果為機床主軸系統的動態設計和研究軸承的時變我提供理論依據.
角接觸球軸承與深溝球軸承相比,其承載能力更高,由于采用整體保持架,具有更高的速度特性.而與角接觸球軸承相比,可承受雙向軸向載荷比成對雙聯角接觸球軸承的極限轉速高 , 同時還具有軸向竄動更小的優點. FAFNIR軸承安裝的幾種方法;冷安裝是小型和中型軸承通常使用冷安裝,利用安裝工具對軸承套圈施加力,有助于防止軸承損壞.利用加熱法安裝在安裝前,很多用戶通常采用高溫油浴加熱軸承.然而,這一方法可能污染軸承,導致軸承過早失效.由于具有高度的可控性,效率和安全,現在感應加熱器是加熱軸承時最常用的技術.利用注入壓技術安裝,目前,開發出很多液壓設備,液壓技術廣泛應用于軸承安裝. 組配軸承凸出量的測量是角接觸球軸承進行組配時的關鍵步驟.通過對組配軸承端面凸出量的測量和控制,可以保證組配軸承間受力均勻,實現等剛度的要求.組配角接觸球軸承的預載荷大小是由單個組配軸承的凸出量所決定的. 凸出量即指軸承在預載荷作用下同一端面處,內圈端面凸出外圈端面的距離. 凸出時, 凸出量為下值,凹進時,為負值.施加載荷后,就使軸承充分旋轉,消除鋼球與套圈間的原始誤差,使鋼球進入溝道正常位置.測量時要找出最大值,最小值和隨機值,并經常用標準環對儀器進行校對零位,使測量誤差降低到最小.
在軸承動力學和勢力學分析基礎上，利用能量守恒定律，建立角接觸球軸承摩擦力矩理論計算公式，并對角接觸球軸承的結構參數，工況參數與摩擦力矩的關系進行理論分析和試驗驗證。 WI 設計使軸承在中速至高速運行中具有更高的負載能力。 內孔和外徑表面以微米編碼，有助于機器制造商優化主軸關鍵部件的配合. 軸承電主軸的特點是高速，高效，因而要求主軸軸承高速性好，承載能力強?；谶@種特點.當角接觸球軸承調整工作時，選用圓柱直兜孔保持架有利于角接觸球軸承摩擦力矩降低。從超輕到重系列，提供非常寬的尺寸范圍。球螺旋支撐軸承成套供應，具有 60 ° 接觸角和最大的球補償，適合于大多數精密工具定位的高負荷和軸向硬度的要求 .組配角接觸球軸承常用于精密機床主軸上,預載荷直接影響機床主軸的剛度和旋轉精度.而該配對軸承的凸出量控制精度要求基本是 1.5UM, 這樣就必須有嚴格精確的檢測方法,以保證精度要求.極限轉速的誤區;表現為主軸大功率和高轉速同時要求,大刀具和高轉速同時要求,潤滑方式選擇不當?shù)?尺寸系列選擇誤區;表現為軸承剛性和轉軸剛性不匹配,造成軸系整體剛性不好.供油過量問題;表現為軸承攪油阻力大,溫升高.配合過緊或過松;表現為溫升高或振動大 . 對于復雜的邊界條件的角接觸球軸承,在軸向力,徑向力和力矩載荷下的壓力分布,應力和變形問題,轉速,離心力與陀螺力矩等對軸承剛度的影響等問題,尋求快速且能滿足工程應用精度要求的分析方法,為機床主軸系統的動態設計提供可靠的依據,這勢必是高速加工的發展趨勢
